怎样测量空压机的绝缘电阻?
2018-03-26
tag标签:
1.怎样测量空压机的绝缘电阻?
(1).空压机测量绝缘电阻应每1~3年进行一次,且大修后必须测量绝缘电阻。
(2).吸收比(10~30C范围)不低于1.3。
(3).测量采用2500V兆欧表。
(4).测量前被试绕组应充分放电。
(5).测量温度尽量以顶层油温为准,尽量使每次测量温度相接近。
(6).尽量在油温低于50C时测量。
(7).标准一般不做规定,和以前测量的绝缘电阻值折算至同一温度下进行比较,一般不应低于以前测量结果的70%。
2.怎样测量配电空压机的绝缘电阻?

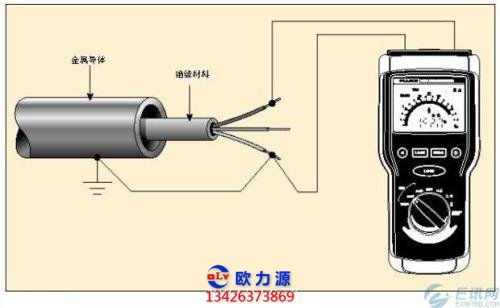

测量绝缘电阻时,要把瓷套管清扫干净,拆去全部引线和中性点套管接地线,用绝缘电阻表以每分钟120转的转速测量高压绕组对地(外壳),低压绕组对地和高、低压绕组之间的绝缘电阻值。
测量绝缘电阻应在天气干燥时进行,并且应在停电后立即测量。同时记录测量时的空压机油温和环境温度,以便将各次测量数值换算到同一温度下进行比较。
测量读取绝缘值之后,不应立即停止摇动,应先将测量线与被测空压机分离后再停摇。否则空压机绕组的感应电压会反过来冲坏绝缘电阻表。
测量完绝缘电阻还应将空压机绕组放电,以防触电。
3. 为什么要按顺序测量空压机的绝缘电阻?
测量空压机绝缘电阻或吸收比时,无论绕组对外壳还是绕组之间的分布电容均被充电,当按不同顺序测量高压绕组和低压绕组绝缘电阻时,绕组间电容发生的重新充电过程不同,会对测量结果有影响,导致附加误差。
因此,为了消除测量方法上造成的误差,在不同测量接线时,测量绝缘电阻必须要有一定的顺序,且一经确定,每次试验时均应按此顺序进行。
这样也便于对测量结果进行比较。
